電容式壓差變送器工作原理

點擊次數:3938 發布時間:2021-02-09 07:43:16
電容式差壓變送器被測介質的壓力通過壓力δ室(見下圖)的隔離膜片(LT液位和帶1199的DP遠傳差壓變送器及GP遠傳壓力變送器則是被測壓力先經過一次隔離膜片和充滿硅油或氟油的全密封的毛細管系統再被傳送到δ室的隔離膜片)和其中的灌充油傳到中心的測量膜片上。除AP型絕對壓力變送器,其測量膜片另一側是絕對是真空基準點(見下圖)外,其他品種的測量膜片的另一側不是大氣壓力,就是被測差壓的低壓側。測量膜片是一種豫張緊的彈性原件,其位移與被測介質的壓力成正比,*大的位移只有0.10mm,測量膜片的位置由它兩側的電容固定板*檢測出來。測量膜片的兩電容固定板*的差動電容被放大器電路線性地轉換成4~20mA DC的二線制電流信號。

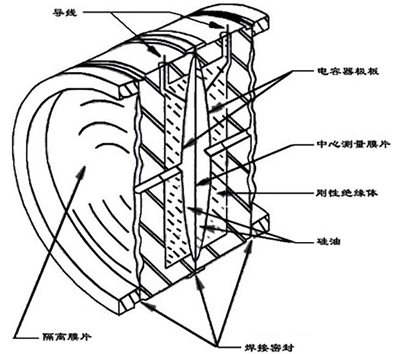

電容式差壓變送器工作原理圖

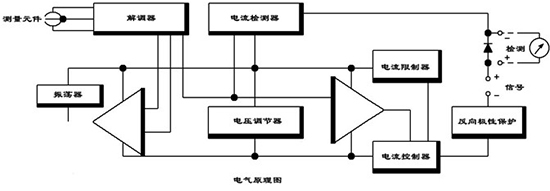

電容式差壓變送器電氣原理圖
